ポリイミドフィルム・微細加工溝0.03ｍｍ＞

＜Sample No.0805A＞

被削材	ポリイミドフィルム
溝　幅	0.03mm
ピッチ	1.0mm
板　厚	t = 0.225mm
溝　数	38本

実測値
溝　幅	0.0339mm〜0.0376mm
ピッチ	0.9979mm〜1.0015mm

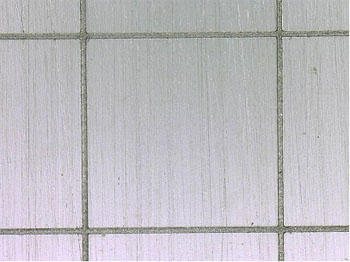

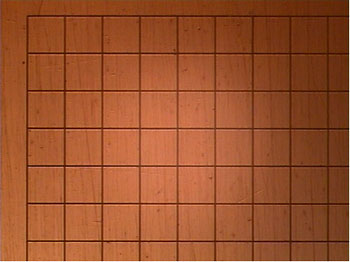

画像および測定	Mitutoyo MF画像ユニット使用 KEYENCE DIGITAL MICROSCOPE VHX-900 ×200
